Kernvorteile
1. Hochfrequenzsignalübertragung:
• Betriebsfrequenzbereich: DC ~ 8GHz, Erfüllung der Hochgeschwindigkeitsdatenübertragungsanforderungen .
• charakteristische Impedanz: 50 ω, um die Signalintegrität . sicherzustellen
• Spannungswellenverhältnis (VSWR): DC ~ 3GHz weniger oder gleich 1,3, 3 ~ 6 GHz weniger als 1,4, 6 ~ 8GHz weniger als oder gleich 1.5.
2. Compact Design:
• Höhenbereich: 0 . 56 mm ~ 1,25 mm, Bereich des Außendurchmessers: Ø1.4mm ~ Ø2.0mm.
• Geeignet für PCB-Layouts mit hoher Dichte, speichern Sie den Installationsraum .
3. harte Anpassungsfähigkeit der Umgebung:
• Betriebstemperaturbereich: -40 Grad ~ +90 Grad, geeignet für extrem hohe und niedrige Temperaturumgebungen .
• Die Goldbeschichtung bietet eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit .

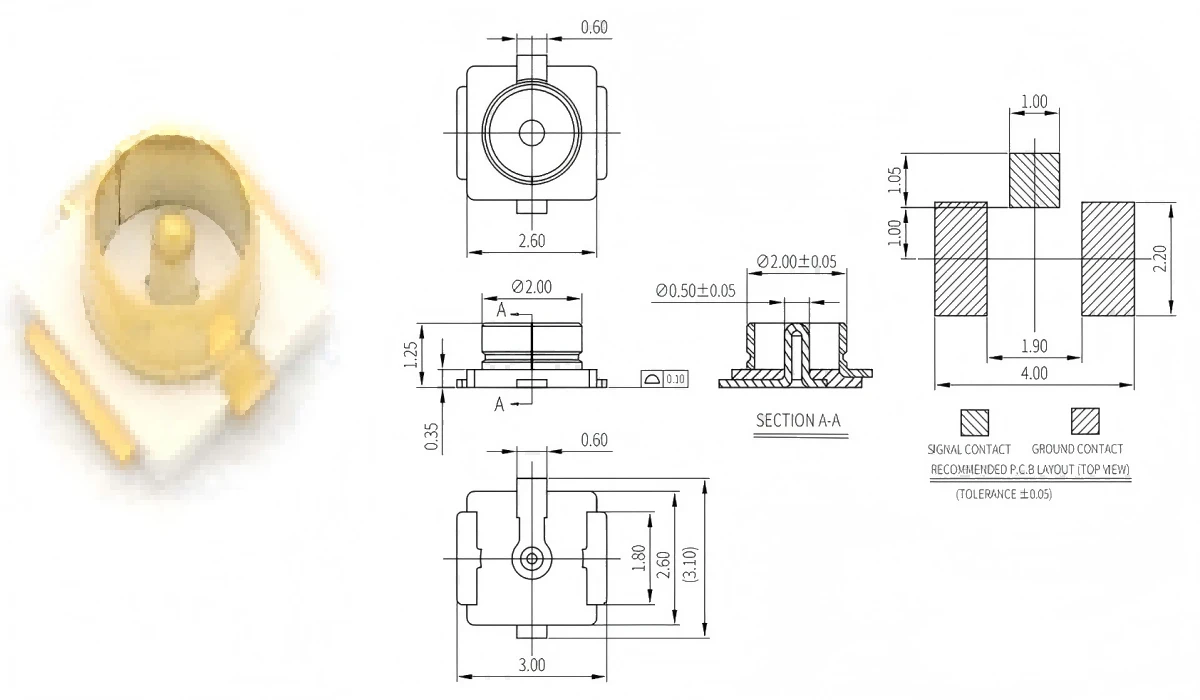

Technische Spezifikationen
|
Modell |
Teilenummer |
Höhe (mm) |
Außendurchmesser (mm) |
Gesamthöhe T (mm) |
Frequenzbereich |
Impedanz |
VSWR |
Material und Aussehen |
|
1. und 2. Gen 4Pad |
ANB 02001-12* |
1.25 |
Ø2.0 |
2 . 5 max. |
DC ~ 9GHz |
50Ω |
DC ~ 3GHz: weniger oder gleich 1,3 |
Goldbeschichtung |
|
1. und 2. Gen 3pad |
ANB 02001-12 a |
1.25 |
Ø2.0 |
2 . 5 max. |
DC ~ 9GHz |
50Ω |
DC ~ 3GHz: weniger oder gleich 1,3 |
Goldbeschichtung |
|
3. Gen |
ANB 01401-321 |
0.85 |
Ø1.4 |
1 . 6 max. |
DC ~ 8GHz |
50Ω |
DC ~ 3GHz: weniger oder gleich 1,3 |
Goldbeschichtung |
|
4. Generation Ich tippe |
ANB 01501-411- r |
0.6 |
Ø1.5 |
1 . 2 max. |
DC ~ 8GHz |
50Ω |
DC ~ 3GHz: weniger oder gleich 1,3 |
Goldbeschichtung |
|
5. Gen |
ANB 16401-511 |
0.56 |
Ø1.4 |
1 . 0 max. |
DC ~ 8GHz |
50Ω |
DC ~ 3GHz: weniger oder gleich 1,3 |
Goldbeschichtung |
Warum Cocentra Board-End-Anschluss?
1. Rolle der Hochfrequenzsignalausbreitung:
DC ~ 8GHz Hochfrequenzsignalübertragung gewährleisten normalerweise die stabile und zuverlässige Hochgeschwindigkeitsdatenübertragung .
2. kompaktes und hochdichte Layout:
Kleiner Außendurchmesser als Ø1, Ultra-dünn 0 . 56 mm niedriger Höhe 4 mm mit hoher Dichte-PCB für Raumbeschränkungen.
3. Globale Compliance & Qualitätssicherung
ROHS, REACH- und Umweltstandards konform und gemäß ISO 9001 und IATF 16949 Quality Management Systems zertifiziert
Typische Anwendungen
1. Kommunikation (5G -Basisstationen, RF -Module)
2. Automotive Electronics (Vehicle Comm, ADAS Systems)
3. Industrial Control (Hochgeschwindigkeitsdatenübertragung und Signalverarbeitung)
4. Consumer Electronics (Smartphone, Tablets)
